3D 繪 圖 參 考 指 令
(1)UCS
此指令可以設定使用者座標系統的方位，也就是能讓使用者自定所使用的座標系統方位，以便能繪出3D圖形。
(2)3DPOLY – 3D聚合線
能在3D座標時，繪製出屬於3D的聚合線。
(3)EXTRUDE – 擠出
此指令之功能是能將封閉的圓、聚合線或2D的輪廓線，加以設定高度，擠出成3D實體。
(4)REVOLVE – 迴轉
此指令之功能是能將封閉的圓、聚合線或2D的輪廓線，指定一迴轉軸，以環繞指定的軸迴轉，以建立3D實體。
(5)UNION – 聯集
此指令是將兩個或者兩個以上的實體，合成成一個組合實體。
(6)
<!--[endif]--> SUBTRACT – 差集
<!--[endif]--> SUBTRACT – 差集
此指令是將兩個或者兩個以上的實體，減去一個實體區域，使其產生一新實體。
(7)
<!--[endif]--> INTERSECT – 交集
<!--[endif]--> INTERSECT – 交集
此指令是將兩個或者是兩個以上，有相交集的物件，保留其相交集的部分。
(8)<!--[if !vml]-->
<!--[endif]-->3DFACE – 3D面
<!--[endif]-->3DFACE – 3D面
此指令之功能是輸入空間中的三點或四點建立一個空間的面，或者是用滑鼠點取空間中的三點或四點。在MOLDEX中，面與面間貼合處等分數需一樣，如不相同，則須把不同處刪掉，再利用此指令去補面，才符合其“網網相連”的規則，以利於作分析。
(9)SURFTAB1&SURFTAB2 – 網面密度
此指令可用來控制一般網格的密度。輸入MOLDEX分析的AUTOCAD圖檔，為使它構成“網網相連”的要件，經常需要經過網格處理，之後才輸出分析圖檔。
(10) <!--[if !vml]-->
<!--[endif]-->EDGESURF – 邊緣曲面
<!--[endif]-->EDGESURF – 邊緣曲面
此指令是利用四個相鄰的邊線，將其交織而成2D或者3D的多邊形網格或是立體曲面。而網格數目則是利用SURFTAB1和SURFTAB2來設定。
(11) <!--[if !vml]-->
<!--[endif]--> REVSURF – 迴轉曲面
<!--[endif]--> REVSURF – 迴轉曲面
此指令之功用可指定一特徵線以另一線為旋轉軸，迴轉一角度，產生一曲面。

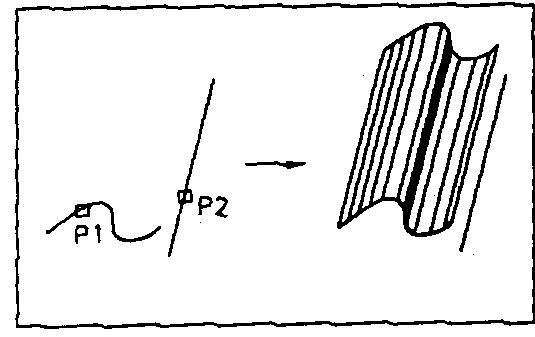

(12) <!--[if !vml]-->
<!--[endif]--> TABSURF – 板展曲面
<!--[endif]--> TABSURF – 板展曲面
此指令是將路徑曲線沿著一定義之線，一其方向產生一曲面。
(13) <!--[if !vml]-->
<!--[endif]--> RULESURF – 規則曲面
<!--[endif]--> RULESURF – 規則曲面
此指令之功用是在兩條線或曲線間產生一規則性曲面。
